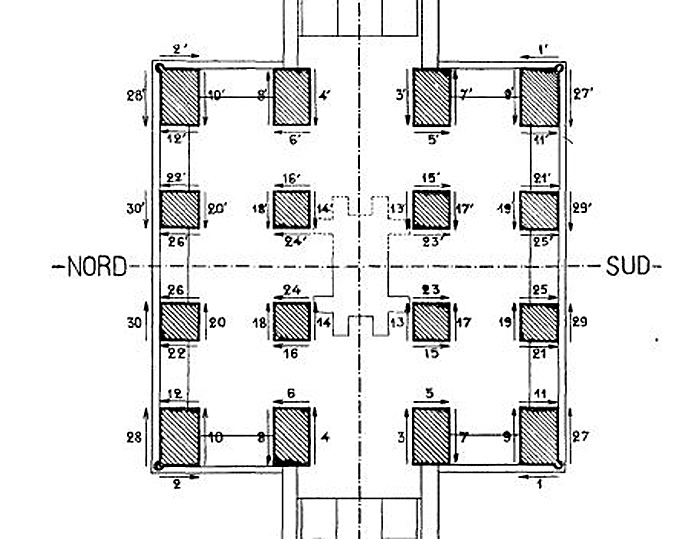

Ce plan est extrait du travail de Lacau et Chevrier sur lequel j'ai rajouté seulement les chiffres rouges des piliers.
Deux escaliers permettaient l'accès à l'intérieur de la chapelle. Cette chapelle est constituée de 2 chapelles accolées, une moitié est et une moitié Ouest. De plus, à l'intérieur de chaque moitié, il existe également une symétrie entre la partie Nord et la partie Sud, avec souvent des scènes identiques placées symétriquement. Les chiffres donnent les numéros des scènes gravées sur les piliers, avec un prime (') rajouté sur la partie Est. Les flèches donnent le sens de l'orientation de la silhouette royale.
Cette symétrie ne concerne que l'intérieur de la chapelle. L'extérieur obéit à une autre logique, puisque les soubassements présentent les nomes d' Égypte, les nomes de la Basse Égypte au nord, ceux de la Haute Égypte au sud.
